原来“你”是这样的消防立式泡沫产生器
点击量：发布时间：2019-06-21 15:44作者：北京京盾消防器材
泡沫产生器，又称空气泡沫产生器、泡沫发生器、泡沫产生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。

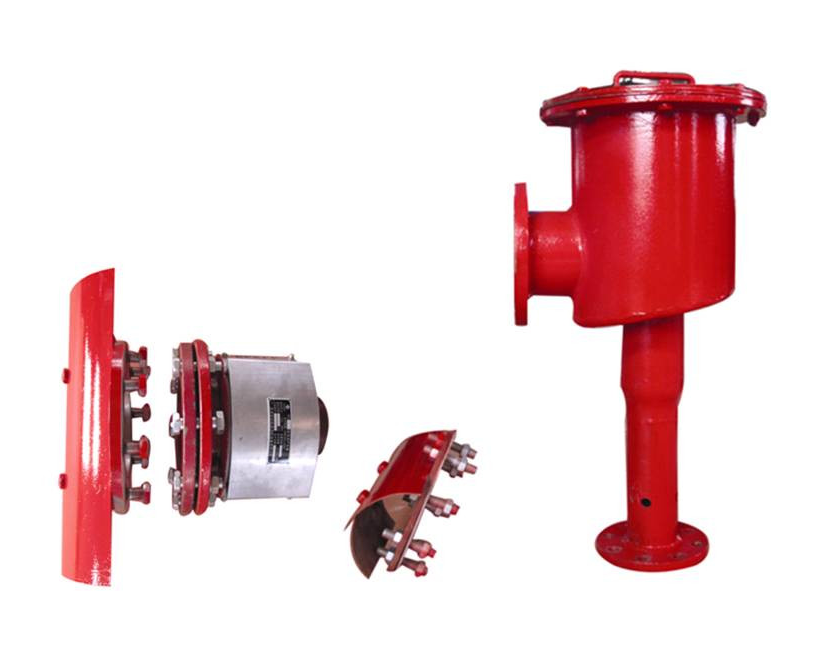

泡沫产生器分两类：低倍数空气泡沫产生器（水平式） 低倍数空气泡沫产生器（立式）
供货时其喷管组只包括法兰、垫片、紧固件等，而喷管、弯头由用户自购并自行加工配制成喷管组。产生器应水平安装在储罐壁上部，不宜安装在储罐顶部。安装时罩板朝下，不宜侧装。用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。
泡沫产生器的种类及区别
一、功能简述
空气泡沫产生器是空气泡沫灭火系统中产生泡沫的设备。
二、两大类型（按功能分）
在不同的泡沫灭火系统中，采用不同形式泡沫发生器。目前国内主要生产的空气泡沫产生器主要有两大类型：
1、PC系列低倍数空气泡沫产生器
PC系列空气泡沫产生器用作液上喷射泡沫用
液上喷射泡沫灭火系统的泡沫产生器的特点
液上喷射泡沫灭火系统的泡沫产生器安装于油罐壁的上部，喷射出的泡沫覆盖住整个燃烧的液面进行灭火。
适用范围：液上喷射泡沫灭火系统适用于固定顶、外浮顶和内浮顶三种储罐。
优点：与液下喷射泡沫灭火系统相比，液上式造价较低，并且泡沫不易遭受油品的污染。
缺点：当油罐发生爆炸时，泡沫混合液管道及泡沫产生器易被拉坏，造成火灾失控。
液下喷射泡沫灭火系统中的泡沫由泡沫喷射口从油罐底部喷入，经过油层上升到燃烧的液面扩散覆盖整个液面，进行灭火。
液下喷射泡沫灭火系统的泡沫产生器的特点
适用范围：液下喷射泡沫灭火系统适用于固定拱顶贮罐，不适用于外浮顶和内浮顶储罐。其原因是浮顶阻碍泡沫的正常分布，当只对外浮顶或内浮顶储罐的环形密封处设防时，无法将泡沫全部输送到该处。
优点：油罐爆炸一般底部不易遭到破坏，从而提高了液下泡沫系统的安全性，同时也提高油罐的有效储量。在灭火时，泡沫通过液下达到燃烧的液面，不通过高温火焰，减少了泡沫的损失，可提高灭火效果。泡沫从油罐下部浮升到燃烧的液面时，使罐内下面冷油和上面热油产生对流，起到冷却作用，有利于灭火。而且可以不设专用泡沫管线，节省投资。
缺点：当以液下喷射的方式将泡沫注入水溶性液体后，由于水溶性液体分子的极性和脱水作用，泡沫会遭到破坏，无法浮升到液面实施灭火。所以液下喷射泡沫灭火系统不适用于水溶性甲、乙、丙液体固定顶储罐的灭火。
一、 技术参数
型 号
额定进口压力(MPa)
工作压力范围
额定混合液量(L/S)
发泡倍数
特性系数K值
PCL8
0.5
0.3~0.6MPa
4
≥6
108
8
215
PCL24
16
430
24
645
客户可根据使用需要选择不同的额定流量值，不同的额定流量配备相应的喷射孔板。
混合液流量Q： Q=K·（ Q：L/S、Ｐ：ＭＰａ）
产生器适合配用： ３％和６％各种类型泡沫液。
产品特点：

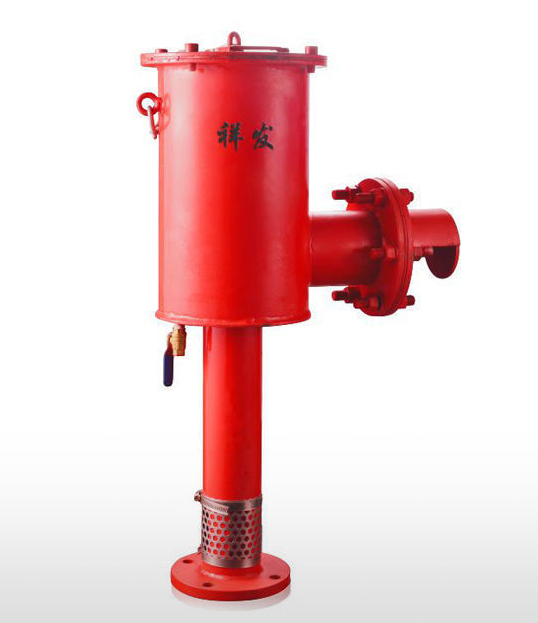

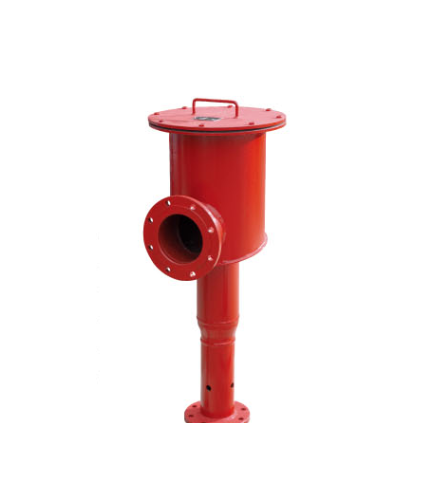

立式泡沫产生器在传统的横式泡沫产生器的基础上做了较大的改进，与横式泡沫产生器相比有以下特点：
1) 安装方便，安装时不再需要现场配备导流管组，入口联入系统管道，出口可直接安装在罐体上，用户只需根据立式产生器的外形尺寸留有产生器的法兰出口位置和罐体上泡沫挡板安装孔位即可。
2) 调试方便，调试时勿需增加铁制密封挡板，只需将产生器的上顶盖打开，取下密封玻璃，泡沫液就可直接向上喷向空中，用户可方便直观的观察喷射的泡沫效果。
3) 功能一体化，本产生器将泡沫挡板出厂时直接固定在装置上，用户安装时勿需在罐体内重新安装导流板，省缺了罐内安装导流板的麻烦。
4) 采用喷射孔板，可以根据客户的实际流量需要来配置喷射孔板，孔板更换方便。
立式泡沫产生器安装步骤：
A：安装前，先将螺栓预埋至罐体的开孔螺栓孔位。
B：先将产生器吊装至罐顶，把产生器的出口伸入罐体的开孔（先套入密封垫），再把产生器的入口与消防管道对应，并放入密封垫和喷射孔板，用螺栓连接牢固。
C：将产生器出口与罐体连接牢固联接；
安装注意事项：
1. 如果使用立式泡沫产生器用于扑救水溶性甲、乙、丙类液体火灾，导板组则不适用，而应换成其他合适的缓冲装置（如降落槽、泡沫溜槽等）。
2. 立式泡沫产生器的喷嘴不能被杂物堵塞。在泡沫系统安装完毕进行喷水试验前，可将喷嘴拆下，密封玻璃处用铁板挡住，然后对管道进行冲洗，待确保管道中无杂物后再将喷嘴装好，然后进行泡沫系统调试。
3. 为防止储罐内气体从产生器处外泄,在产生器壳体组出口端装有密封玻璃。密封玻璃一面有易碎划痕，有划痕面应朝出口方向安装。密封玻璃受到0.2MPa压力混合液冲击时将破碎。密封玻璃应在泡沫系统调试后再安装。每使用一次或其他原因造成密封玻璃损坏，应及时更换，（见下所示密封玻璃安装图）。
4. 立式泡沫产生器壳体组装有防雨罩和防杂物进入的滤网，安装时不应漏装。
5. 立式泡沫产生器也可用于向储罐防护堤内喷射泡沫扑救防护堤内流淌火灾。安装在防护堤外使用时，应安装在能使泡沫流淌至燃烧液面的挡板上。
6. 产生器安装在直径较小的储罐壁上，连接法兰平面与储罐壁圆弧面连接处有密封困难时，可以采取增加垫片或采取将连接法兰焊接在储罐壁上的办法。
7. 为保证产生器的安全，应在产生器下设有支承架等。由于发生火灾时可能产生储罐破裂或变形而使产生器及管道遭到损坏。为减轻损坏，应在产生器进口管道中安装一段能起缓冲作用的金属软管或采取其他措施。
使用和保养
1. 应注意供给的混合物中无杂物，以免产生器堵塞。
2. 应保证产生器的吸气孔畅通，不被杂物堵塞。
3. 应经常检查产生器是否完好，发现损坏件应及时调换。
立式空气泡沫产生器正确安装的具体方法
1、首先了解该装置的些基本性能以及相关使用事项，了解基础的维护保养方法是关键；
2、了解立式空气泡沫产生器的适用范围有哪些，在那种情况下不建议使用等。如果使用产生器用于扑救水榕性甲、乙、丙类液体火灾，导板组则不适用，而应换成其他合适的缓冲装置〔如降落槽、泡沫溜槽等)。
3、立式空气泡沫产生器的喷嘴不能被杂物堵塞。在安装泡沫产生器前应对管道进行冲洗，待确保管道中无杂物后再将泡沫产生器装好，然后进行泡沫系统调试。
4、为了保障立式空气泡沫产生器的使用安全性，建议在其底端装有一个支撑作用的架子，因为在火灾现场就很有可能出现储罐破裂的现象，容易使管道以及立式空气泡沫产生器出现损坏，为了将损坏的程度降到最低，可以采用支架起到一个缓冲的作用。
