看！你知道消防信号蝶阀对我们多重要吗？
点击量：发布时间：2019-06-27 14:58作者：北京京盾消防器材
消防信号阀主要使用在自动喷水灭火系统中，当阀门关闭或启动信号阀会给火灾自动报警系统传递信号，火灾自动报警系统收到信号后显示信号阀的运行情况，起到报警的作用。信号蝶阀可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和节流设备使用。适用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。信号蝶阀特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。

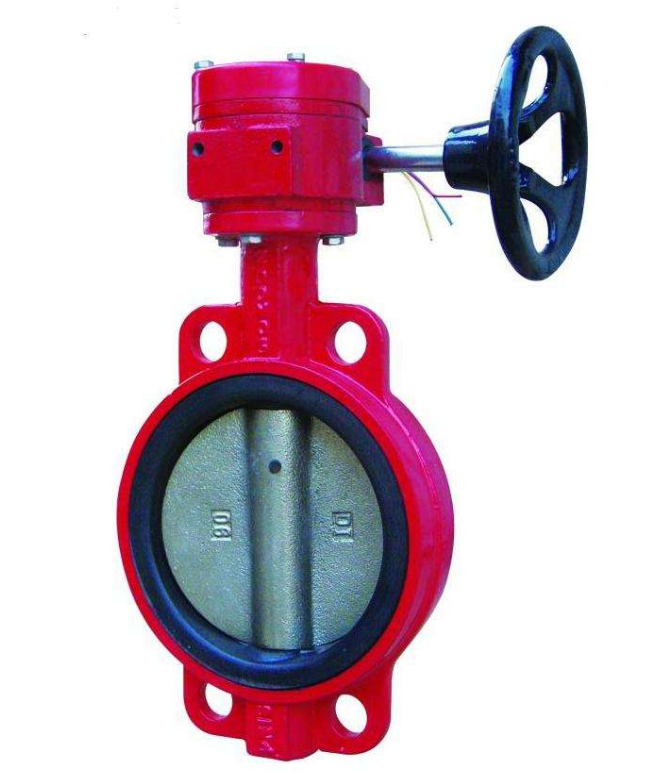

一、信号蝶阀的特点
1、小型轻便，容易拆装及维修，并可以任意位置上安装。
2、结构简单、紧凑，90°旋转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。
8、凡使用闸阀、止回阀（球形截流阀），截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。
二、信号蝶阀的工作原理
1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。
3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：
a、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。
b、在传动装置箱体内设关向微动开关（蝶板全关位置为0°），当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。
三、信号蝶阀蜗轮传动装置使用调整及接线方法
1、打开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。
2、当阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关（可以听到咔哒声），然后旋紧凸轮上的螺钉固定凸轮。
3、当阀门在“全开”位置时，逆时针转动上面的开向凸轮，用与上述相同的方法调整好开向凸轮。
4、调整限位螺钉，当阀门在“全关”或“全开”位置时，不应使限位螺钉刚好顶在蜗轮的限位平面，而应留有一定的间隙，然后旋紧限位螺钉上的锁紧螺母。
5、盖上电器开关箱罩，当阀门在“全关”位置时，使开度指示器的指针指向刻度盘上的“0”刻度，并旋紧螺钉固定指针。
四、信号蝶阀使用注意事项
1、信号蝶阀可以安装在空间任意位置管路上。
2、蝶阀的安装位置应保证使用、维修和更换的方便。
3、本蝶阀安装时可以不考虑管路介质流动的方向，即允许双向流动。
4、蝶阀安装前应存放在室内干燥处，阀板微开4°～5°。
5、蝶阀安装前应进行以下工作：
a、仔细核对使用情况是否与本蝶阀性能规范相符合。
b、清洁内腔和密封面，不允许有污物附着，未清洁前勿启闭蝶板。
c、检查传动装置是否与蝶阀上法兰连接可靠。
6、蝶阀在管路夹紧时，注意连接力是否均匀可靠。
7、蝶阀安装后，进行管路强度试压时，阀板必须处于开启位置。
8、蝶阀安装后，应定期检查，其检查的主要项目如下：
a、蝶阀阀座及O型密封圈是否损伤。
b、阀板密封面的密封性能。
c、蝶阀检修装配后，启闭旋转时不得有卡阻现象。
d、蝶阀检修装配后，应按要求进行密封性能试验。
f、每次检修后，应将情况详细记录以备查考。

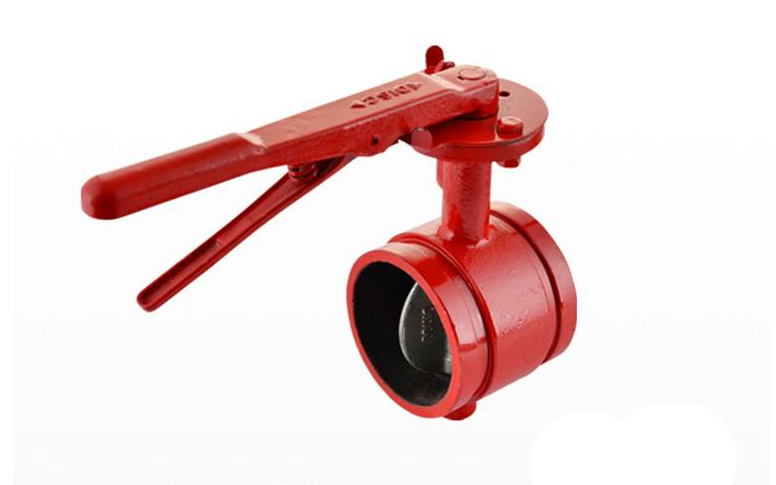

信号蝶阀的特点
信号蝶阀的特点及工作原理
1、小型轻便，容易拆装及维修，并可以任意位置上安装。
2、结构简单、紧凑，90°旋转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。
8、凡使用闸阀、截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。
信号蝶阀的工作原理
1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。
3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：
a、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。
b、在传动装置箱体内设关向微动开关（蝶板全关位置为0°），当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。

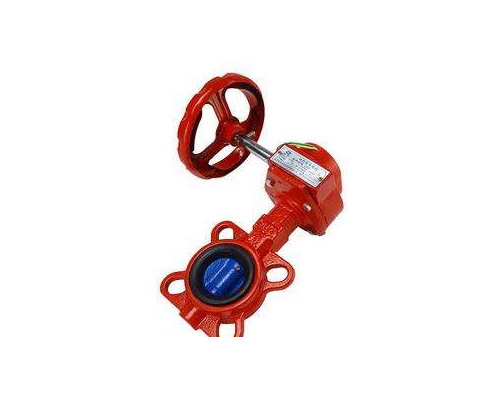

在楼宇中信号蝶阀的作用是起到报警作用，信号蝶阀通常都是跟消防报警系统相互连接的。信号蝶阀一般安装在两个地方，楼层水平干管水流指示器前端和主干管湿式报警阀前端，楼层水平干管安装信号蝶阀的作用，一是当楼层喷啉系统需要维修时，关闭此阀，打开末端放水，放空本楼层喷淋系统内的水，进行维修;二是喷淋系统内是不允许无水的，当这个蝶关闭时，会传输一个信号给消防报警系统，消防报警系统接收一个监视信号(所以叫信号蝶阀)，提示这个楼层的消防喷淋系统是无水状态，应快速维修。湿式报警阀前端的信号蝶阀作用与楼层主干管蝶阀的作用差不多，一是维修，二是提示喷淋系统内有信号蝶阀关闭，应尽早维修。
信号蝶阀的作用原理可以分为以下几点：
1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭
3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：
a、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。
b、在传动装置箱体内设关向微动开关(蝶板全关位置为0°)，当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。
信号蝶阀的作用让其在生活中得到了广泛的使用，楼宇中更是缺少不了信号蝶阀。
一般安装在两个部位：楼层水平干管水流指示器前端；主干管湿式报警阀前端。
楼层水平干管安装信号蝶阀的作用，一是当楼层喷啉系统需要维修时，关闭此阀，打开末端放水，放空本楼层喷淋系统内的水，进行维修；二是喷淋系统内是不允许无水的，当这个蝶关闭时，会传输一个信号给消防报警系统，消防报警系统接收一个监视信号（所以叫信号蝶阀），提示这个楼层的消防喷淋系统是无水状态，应快速维修 。
湿式报警阀前端的信号蝶阀作用与楼层主干管蝶阀的作用差不多，一是维修，二是提示喷淋系统内有信号蝶阀关闭，应尽早维修。
信号蝶阀一般安装在两个部位：楼层水平干管水流指示器前端；主干管湿式报警阀前端。
楼层水平干管安装信号蝶阀的作用，一是当楼层喷啉系统需要维修时，关闭此阀，打开末端放水，放空本楼层喷淋系统内的水，进行维修；二是喷淋系统内是不允许无水的，当这个蝶关闭时，会传输一个信号给消防报警系统，消防报警系统接收一个监视信号（所以叫信号蝶阀），提示这个楼层的消防喷淋系统是无水状态，应快速维修。
湿式报警阀前端的信号蝶阀作用与楼层主干管蝶阀的作用差不多，一是维修，二是提示喷淋系统内有信号蝶阀关闭，应尽早维修。

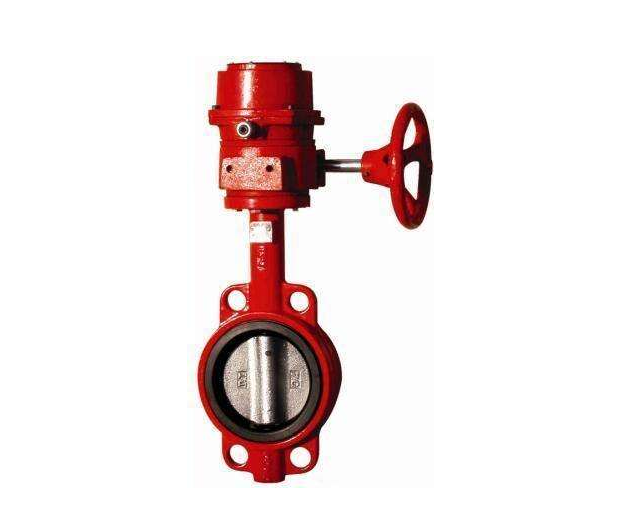

一、阀体部分的要求
（1）采用手轮或手柄操作时其与阀轴的连接应牢固可靠，在需要时可方便地拆卸和更换。
（2）面对着手轮的端部按顺时针方向转动蝶板应能达到关闭。
（3）手轮上应铸出或打上指示关闭方向的箭头及“关”字，或开关方向的箭头和“开”、“关”字，也可以在手轮的螺母下面用标牌表示。
（4）手柄操作的蝶阀蝶板全开时，手柄应与通道轴线平行，并在手柄或另外的标牌上标示“开”、“关”方向。
（5）用齿轮、杠杆、蜗轮、蜗杆或回转气缸等驱动装置操作的蝶阀，其驱动装置应能保证蝶阀在不超过蝶阀的最大压差为额定工作压力下能正常操作。
（6）所有蝶阀都应有表示蝶板位置的指示装置和保证蝶板在全开和全关位置的限位装置。
（7）手柄操作的蝶阀，应带有不同开度的锁定装置，保证蝶板有三个以上中间位置，并能调节和锁定。
（8）蝶阀应按标准规定进行机械强度试验， 承受在手轮和手柄上施加890N的力，试验后应无损坏。
（9）蝶阀按标准规定进行水力摩阻损失试验，在4.5m/s流速下，因水力摩阻产生的压力损失应不超过0.02MPa。
（10）蝶阀按标准规定进行工作循环试验，在蝶阀进出口压差为额定工作压力时，经1000次正常工作循环应开启灵活无损坏。每一次循环包括蝶阀从关闭到全开的过程。
（11）蝶阀按标准规定进行阀体强度试验，应能承受4倍额定工作压力的静水压，保持5min，试验时蝶阀应全开，试验中蝶阀应无渗漏、变形和损坏。
（12）蝶阀按标准规定进行密封性能试验，应能承受2倍额定工作压力的静水压，保持5min，试验时蝶阀应关闭，试验中蝶阀密封处应无渗漏。
（2）面对着手轮的端部按顺时针方向转动蝶板应能达到关闭。
（3）手轮上应铸出或打上指示关闭方向的箭头及“关”字，或开关方向的箭头和“开”、“关”字，也可以在手轮的螺母下面用标牌表示。
（4）手柄操作的蝶阀蝶板全开时，手柄应与通道轴线平行，并在手柄或另外的标牌上标示“开”、“关”方向。
（5）用齿轮、杠杆、蜗轮、蜗杆或回转气缸等驱动装置操作的蝶阀，其驱动装置应能保证蝶阀在不超过蝶阀的最大压差为额定工作压力下能正常操作。
（6）所有蝶阀都应有表示蝶板位置的指示装置和保证蝶板在全开和全关位置的限位装置。
（7）手柄操作的蝶阀，应带有不同开度的锁定装置，保证蝶板有三个以上中间位置，并能调节和锁定。
（8）蝶阀应按标准规定进行机械强度试验， 承受在手轮和手柄上施加890N的力，试验后应无损坏。
（9）蝶阀按标准规定进行水力摩阻损失试验，在4.5m/s流速下，因水力摩阻产生的压力损失应不超过0.02MPa。
（10）蝶阀按标准规定进行工作循环试验，在蝶阀进出口压差为额定工作压力时，经1000次正常工作循环应开启灵活无损坏。每一次循环包括蝶阀从关闭到全开的过程。
（11）蝶阀按标准规定进行阀体强度试验，应能承受4倍额定工作压力的静水压，保持5min，试验时蝶阀应全开，试验中蝶阀应无渗漏、变形和损坏。
（12）蝶阀按标准规定进行密封性能试验，应能承受2倍额定工作压力的静水压，保持5min，试验时蝶阀应关闭，试验中蝶阀密封处应无渗漏。

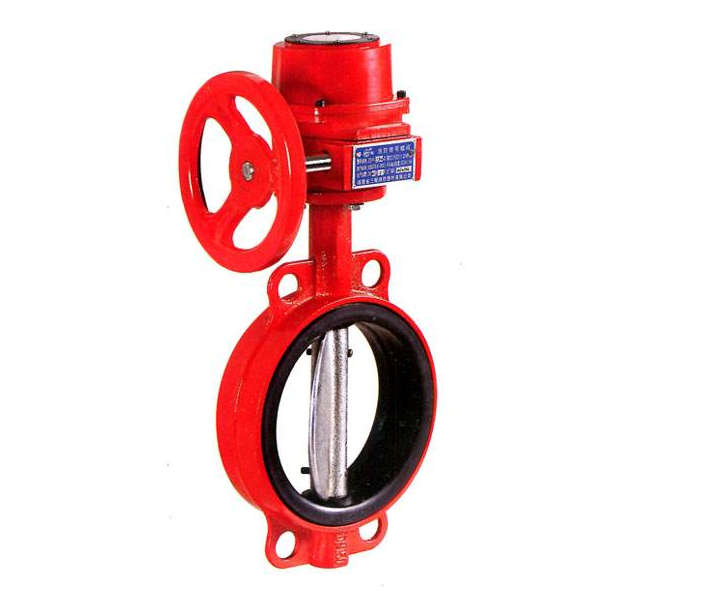

二、信号阀的要求
（1）信号阀应具有输出“通”、“断”电信号装置，且在信号阀入口压力恒定为0.35MPa时，信号阀由全开到关闭的过程中，输出“通”信号(阀开启)的触点转换为输出“断”信号(阀关闭)时，此转换点流量应大于等于全开流量的80%，过此点后阀一直输出“断”信号(阀关闭)。全开流量为信号阀在人口压力恒定为0.35MPa时，信号阀全部打开测得的流量值。
（2）信号阀按标准规定进行过载能力试验， 其电器元件不得出现过热烧毁、坑点、触点粘合等现象。
（3）信号阀按标准规定进行耐电压能力测试，在规定的试验电压下，其所有活动部件和静止部件（包括外壳) 之间应耐电压60s士5s不被击穿。
（4）信号阀按标准规定进行绝缘电阻测试，在下列部件之间的绝缘电阻应大于2MΩ。 (a) 触电断开时，同级进线与出线之间； (b)各带电部件与金属支架(包括外壳)之间。
（5）信号阀按标准规定进行接触电阻测试，开关的每对闭合触点之间的接触电阻应小于0.01Ω。
（2）信号阀按标准规定进行过载能力试验， 其电器元件不得出现过热烧毁、坑点、触点粘合等现象。
（3）信号阀按标准规定进行耐电压能力测试，在规定的试验电压下，其所有活动部件和静止部件（包括外壳) 之间应耐电压60s士5s不被击穿。
（4）信号阀按标准规定进行绝缘电阻测试，在下列部件之间的绝缘电阻应大于2MΩ。 (a) 触电断开时，同级进线与出线之间； (b)各带电部件与金属支架(包括外壳)之间。
（5）信号阀按标准规定进行接触电阻测试，开关的每对闭合触点之间的接触电阻应小于0.01Ω。
信号蝶阀是一种采用螺旋杆控制的阀门，这种阀门的设计看起来是非常特别的，看起来就像一只蝴蝶，所以被称之为蝶阀。信号蝶阀的作用是什么呢?信号蝶阀主要是为了连通介质的，信号蝶阀可以在这次流通的时候起到一个监测的作用。信号蝶阀和普通的阀门是不一样的，信号蝶阀可以自动控制液体的流通，可以对介质进行监控。今天小编为大家介绍一下信号蝶阀的作用和原理。

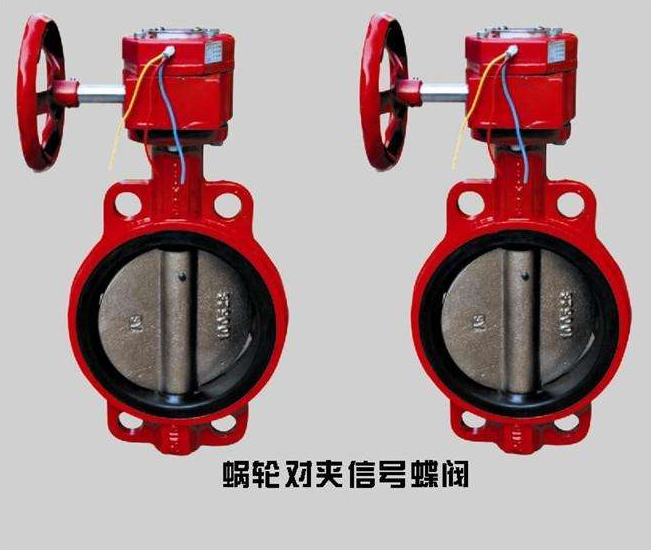

信号蝶阀蜗轮传动拆置使用调整及接线方法
1、翻开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。
2、该阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关(可以听到咔哒声)，然后旋紧凸轮上的螺钉固定凸轮。
3、该阀门在“全开”位置时，逆时针转动上面的开向凸轮，用取上述相同的方法调整好开向凸轮。
4、调整限位螺钉，该阀门在“全关”或“全开”位置时，不应使限位螺钉刚好顶在蜗轮的限位平面，而应留有一定的间隙，然后旋紧限位螺钉上的锁紧螺母。
5、盖上电器开关箱罩，该阀门在“全关”位置时，使开度指示器的指针指向刻度盘上的“0”刻度，并旋紧螺钉固定指针。
为什么要有信号蝶阀？
在一个消防管网当中，存在很多具备特殊功能的设备，例如各类消防报警阀、水流指示器等。当专业人员对这些设备进行调试或拆装的时候，将面临一个问题。我们知道，这些设备大多数情况下都直接和消防管网相连接，一旦拆卸时没有其他保护措施，那就意味着与它相连的管道被动开启，具有压力的水流会不断流出，这显然是很愚蠢的、不可取的。
因此，工作人员在安装这些报警阀、指示器等设备之前，往往会首先配置一个蝶阀用于控制水流，方便后期对于该设备的调试工作。日常工作中，蝶阀是开启的，设备随时可以进入工作状态。当需要调试设备时，可先将设备前的蝶阀关闭，控制水流。然后可对设备进行调试工作而不用担心会有水扑出来。
为何非要用“信号”蝶阀，普通蝶阀不行吗？
首先我们要明白信号蝶阀的作用是什么。当信号蝶阀出于关闭状态时，其内部的元件将会向消防信号中枢系统传递一个关闭的信号。
如果有一个消防检修人员，在维护设备后由于粗心大意，忘记开启消防信号蝶阀。那么消防控制中心的设备就会进入报警状态，显示当前某一位置的信号蝶阀未开启。这样一来，整个系统中所有的信号蝶阀的启闭状态都能够被时时监控。如果采用的是普通蝶阀，那么当消防系统故障时，工作人员无法在最快时间内确定是哪一个位置的蝶阀由于操作失误，被误关了，会浪费大量人力物力。
