联网报警系统
点击量：发布时间：2019-05-06 13:07作者：北京京盾消防器材
联网报警系统一般由用户报警控制核心设备(防盗报警系统)，防盗报警器、防盗报警配件和电源适配模块组成。防盗报警主机通过无线/有线通讯方式实现与各种报警探测器的信号交互，主机接收到探测器的报警信号后，通过告警模块自动呼叫或网络上传联网报警系统上报报警信息。此外，防盗报警主机本身集成或通过专门接口与声光报警器相连，实现现场报警。当客户端报警主机（包括红外探测器，门磁，烟感，红外对射，紧急按钮等各种探测器和摄像机）发生报警时，迅速将警讯或现场视频图像通过公用PSTN/GPRS/Internet待方式传输到联网报警系统服务器，数据处理终端的电子地图上会自动弹出警情信息，由联网报警接警中心人员派出巡防员或联动联网报警指挥中心出警。

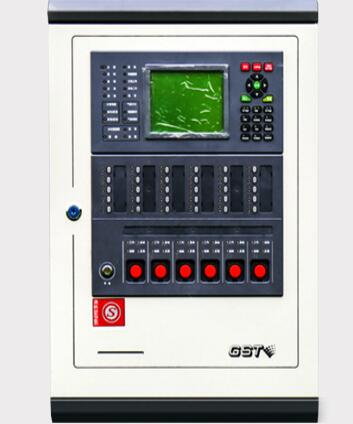

JB-QB-GST200 型火灾报警控制器
■特点：
JB-QB-GST200 型火灾报警控制器（联动型）采用壁挂式结构，其主要特点如下：
（1） 本控制器为小点数系列产品，有多种容量配置方式可供选择；
（2） 不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时 注册到的设备全部受到监控；
（3） 本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测 外部设备的注册信息及联动公式信息，如信息发生变化系统将做相应的处理；
（4） 本控制器配置 6 路直接控制输出，与现场设备(GST-LD-8302C 切换模块)采用两线连接， 可实现输出线断路、短路和接反故障检测功能，这些检测功能可最大限度的保障控制点本身及其与 重要设备之间连接的可靠性；
（5） 本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间， 并有相应的声光指示，使气体喷洒设备受到了更严格的监控；
（6） 本控制器可外接火灾报警显示盘及彩色 CRT 显示系统并标配手动盘及直接控制点等设 备，满足各种系统配置要求；
（7） 本控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便；
（8） 本控制器采用全模具化结构，外形美观。
2 、主要技术指标：
（1） 液晶屏规格：240×160 点，可同屏显示 150 个汉字信息
（2） 控制器容量：
a. 最大容量为 242 个地址编码点
b. 可外接 64 台火灾显示盘；联网时最多可接 32 台其它类型控制器
c. 30 个直接手动操作总线制控制点 d. 配置 6 路直接控制点
（3） 线制： a. 控制器与探测器间采用无极性信号二总线连接
b. 直接控制点与现场设备(GST-LD-8302C 切换模块)采用两线有极性连接，最大连接线长度不 宜超过 1000m。
c. 控制器与各类编码模块采用四总线连接（无极性信号二总线、无极性 DC24V 电源线）
d. 控制器与火灾显示盘采用四总线连接（有极性通讯二总线、无极性 DC24V 电源线）
e. 与彩色 CRT 系统通过 RS-232 标准接口连接，最大连接线长度不宜超过 15m
（4） 使用环境： 温度：0℃～+40℃ 相对湿度≤95%，不结露
（5） 电源：主电为交流 220V 电压变化范围 ＋10%～－15%，内装 DC12V 10Ah 密封铅酸电池作备电
（6） 功耗≤25W
（7） 外形尺寸：380mm×143mm×534mm
结构特征、安装与布线：

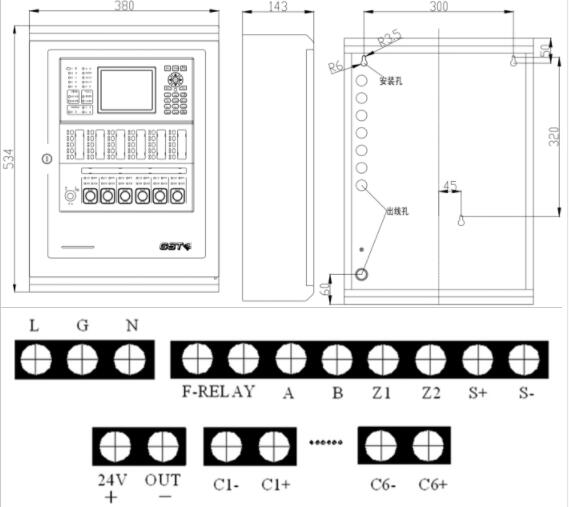

JB-QB-GST200 火灾报警控制器（联动型）为壁挂式结构设计，可直接明装在墙壁上，外形尺寸示意图如图 3-5：
其中： L、G、N：交流 220V 接线端子及交流接地端子；
F-RELAY：故障输出端子，当主板上 NC 短接时，为常闭无源输出；当 NO 短接时，为常开无源输出；
A、B：连接火灾显示盘的通讯总线端子；
Z1、Z2：无极性信号二总线端子；
S+、S-：警报器输出端子，当主板XS8上1、2脚和 4、5脚接短路环时，为无源常开输出；当主板XS8上 1、2脚和 3、4脚接短路环时，为无源常闭输出；当主板XS8上 2、3脚和5、6脚接短路环并且XS7用短路环短接时，为带检线功能有源输出，终端需要接0.25W的4.7kΩ电阻，输出时有DC24V/0.15A的电源输出；
24V OUT（+、-）：辅助电源输出端子，可为外部设备提供DC24V电源，最大输出容量为 DC24V/0.3A。 Cn+、Cn-（n=1~6）：直控输出端子，通过GST-LD-8302C切换模块连接被控设备。
布线要求：
a．信号二总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2
b．通讯总线A、B采用阻燃屏蔽双绞线，截面积≥1.0mm2
c．直接控制点外接线，采用BV铜芯导线，截面积≥1.0mm2
d．电源线采用阻燃BV线，截面积≥2.5mm2
