消防水炮如何布线？

消防水炮是目前国内消防中是使用比较多的一种安防设备，消防水炮有手动消防水炮，电控消防水炮，自动消防水炮，防爆自动消防水炮，防爆电控消防水炮，每一种设备的布线方式不一样，国内用的比较多的是ZDMS系列自动消防水炮，主要用于高大建筑的室内，如厂房，商业中心，电影院，体育馆，图书馆及文化展会中心等等，只要目前的室内高度大于6m以是要根据消防部门要求设计与安装对应型号的自动消防水炮。自动消防水炮目前普遍用的是自动，手动，远程三种控制方式，当然电控消防水炮则是需要遥控器进行远程控制。

自动消防水炮具有联动第三方报警主机起到报警作用，可以实现探测火苗精准定位，可以通过消防控制室对现场画面进行远程控制，保护面积大，响应速度快等特点，能够减少扑救过程中所造成的损失。

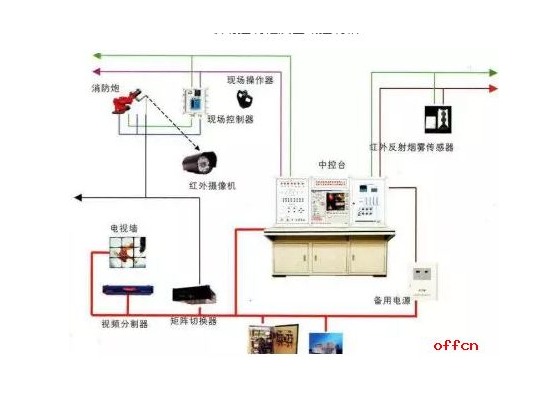

自动消防水炮布线：

（1）水炮到现场区域控制箱：RVV3x1.5(水炮电源线 220V)+RVSP2x1.5(水炮控制线）

（2）电磁阀到现场区域控制箱：RVV2x1.5(电磁阀电源线）

（3）现场区域控制箱到末端试水装置：RVV3x1.5(末端试水装置电源线)+RVSP2x1.5(信号总

线)

（4）现场区域控制箱到消防报警主机： RVV3x2.5( 电源线 )+RVSP2x1.5( 信号总

线)+RVSP2x1.5(远程控制线)

（5）水炮到消防报警主机：SYV-75-5(视频线)。（水炮不带视频时，则不需布视频和远程控

制线，系统也不具备远程控制功能）

（6）消防报警主机到水泵房：RVV4x1.5(启泵线，启泵反馈线）。

注意：本系统中所有控制和信号线缆应采用双绞屏蔽线缆。此线缆为弱电线缆，不能与电磁阀

电源线共管敷设，采用线槽敷设时，须采用分隔线槽。

关于自动跟踪定位射流灭火装置消防水炮 ZDMS0.8/20S-GA（20升L） ZDMS0.9/30S-GA（30升L）安装说明。

概述

共安智能研发的ZDMS 型自动跟踪定位射流灭火装置（消防水炮），是针对现代大空间建筑的需要利用自然界的可燃物质在燃烧时所释放出的大量的辐射线，利用红、紫外传感器、计算机、机械传动、远程通讯等技术，通过一整套电子控制电路构成的高度智能化的现代消防。它可以在被保护的三维空间内，全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置迅速准确地瞄准火源，继而自动启泵、开阀，射水灭火，瞬时间即可把刚刚初燃的火源扑灭，确保把火灾的苗头扼灭在初萌状态，真正地做到“防患于未然”！自动寻的喷水灭火系统，具有探测距离远，保护面积大，喷射流量大，灵敏度高，响应速度快，智能化、自动化水平高，灭火时间短等众多优点，能够极大地消除火灾给人们带来的危害，为保护人民的财产和自身生命安全不再遭受到火灾的困扰。

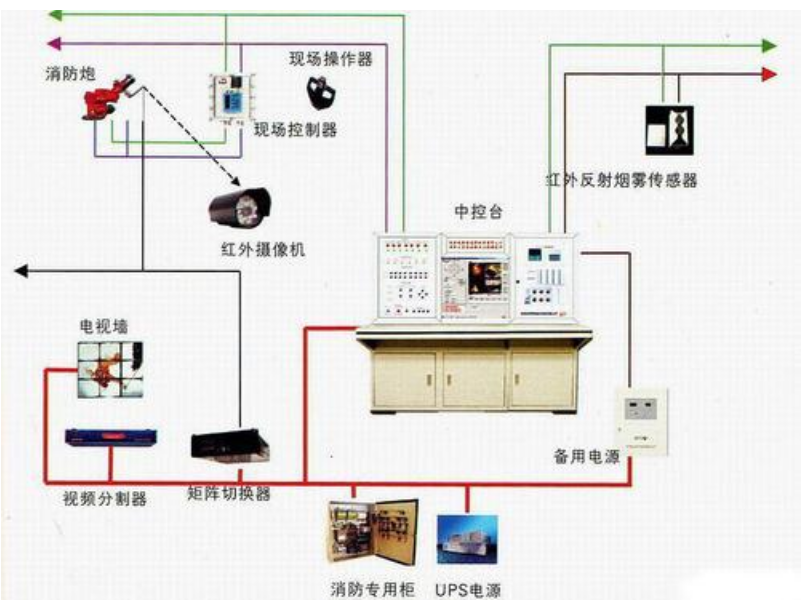

一、系统组成

ZDMS 型自动跟踪定位射流灭火系统是由自动消防炮、消防管道、水流指示器、电动阀、检修阀、现场视频 CCD、红紫外火焰探测器、现场控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等组成。

二、系统设备安装

一，灭火装置管路安装

1，灭火装置管路部件安装顺序如下图：

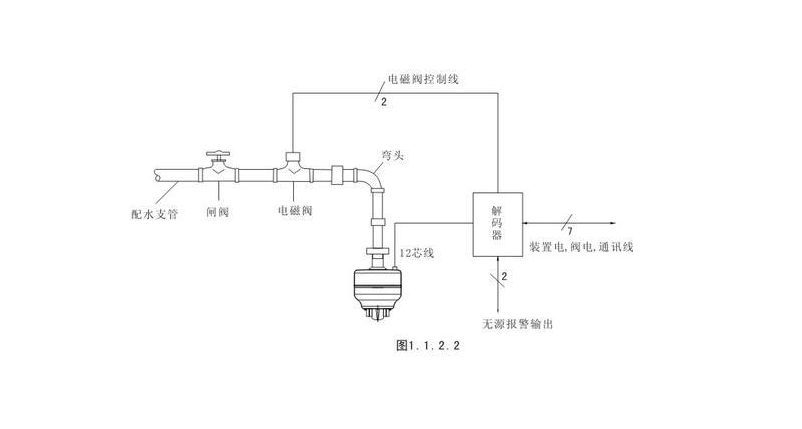

如上图安装固定支架，因安装环境不同，固定支架应采用不同的安装方式，请根据现场情况选择最适合的安装样式，安装固定支架的主要目的是防止消防炮全流喷射时后坐力引起的震动和晃动。供水管路的安装不尽之外应严格按照管路安装规范进行。

2，红紫外火焰探测器的安装

每台水炮均配备一只火焰探测器；火焰探测器由万向支架固定在对应水炮同侧 2 米范围内。

注意：火焰探测器正前方和左右两侧不得有任何障碍物遮挡，在保护区域内任何位置都要能看见探测器的探测面。

3，现场区域控制箱的安装现场区域控制箱外形及安装孔尺寸(单位 mm)如下图

现场控制箱应该安装于距离地面约 1.5m 高，且能够看到水炮状态的位置。

注意：（1）水炮和相关组件应在管道安装完毕并进行冲洗试压后进行安装。安装前应妥善保管，并采取相应的防尘、防潮、防腐措施。

（2）不得有障碍物遮挡红紫外火焰探测器；水炮周围 1 米范围内不得有任何障碍物，以免影响水炮旋转及喷水。

（3）必须保证水炮安装法兰对接面的水平！

（4）安装时应轻拿轻放，避免跌落、磕碰,否则会对内部零件造成损坏。

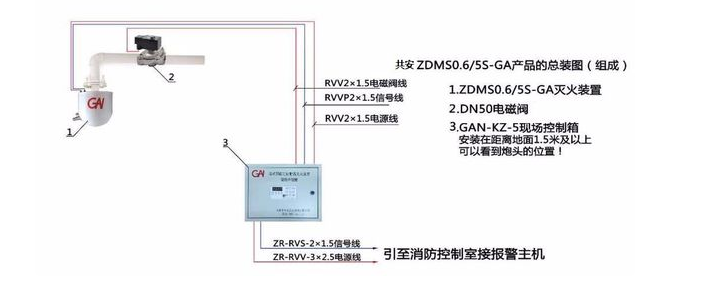

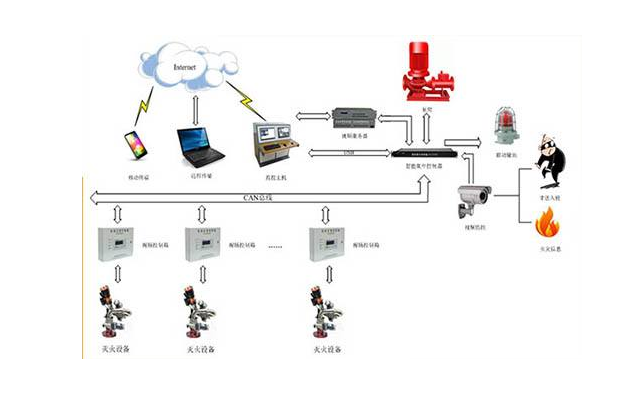

二.系统布线

（1）水炮到现场区域控制箱：RVV2x1.5(水炮电源线控制线)+RVV2x1.5（摄像头电源线）

（2）红紫外火焰探测器到炮头解码器：RVV2x1.5(探测器电源线信号线）

（3）电动阀到现场区域控制箱：RVV2x1.5(电动阀电源线）

（4）现场区域控制箱到末端试水装置：RVV3x1.5(末端试水装置电源线)+RVSP2x1.5(信号总线)

（5）现场区域控制箱到消防报警主机：RVV3x2.5(电源线)+RVSP2x1.5(信号总线)+RVSP2x1.5(远程控制线)

（6）水炮到消防报警主机：SYV-75-5(视频线)。（水炮不带视频时，则不需布视频和远程控制线，系统不具备远程控制功能）

（7）消防报警主机到水泵房：RVV4x1.5(启泵线，开泵反馈线）。

三.系统接线

1. 水炮及电动阀接线水炮自带线缆长约 3.0 米（其中蓝色为 24V 正极，黑色为 24V 负极，1-12 号黄色线缆为水炮控制线），红紫外火焰探测器自带线长约 1.0（其中红色为 24V 正极，黑色为 24V 负极，黄色为探测器信号）与增设线缆对接时，各线头须焊接后分别绝缘包裹，并做好颜色序号记录。(本公司配备 220V转 12V 直插式摄像头电源适配器)

注意：1、由于水炮需360度旋转，电缆线必须预留足够长度，否则会损坏设备！

2、ZDMS0.8/20S、ZDMS0.9/30S 现场区域控制箱接线如下图：

如上图：水炮自带线和电动阀线分别接控制箱内对应端子，电动阀体内接 1,2 号端子；红紫外火焰探测器信号线（黄色）接下排一级端子，电源线接控制箱内开关电源 24V 输出（红色正极，黑色负极）；远程控制线接下排 485 端子；开泵信号接输入模块 9,10 号端子，信号总线接模块 2,4 号端子（无极性）。
