火灾自动报警系统（Fire Alarm System，简称FAS系统），是人们为了早期发现通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施。
一、火灾自动报警系统的组成：
火灾探测报警系统、消防联动控制系统、火灾预警系统（可燃气体探测报警系统和电气火灾监控系统）。
二、火灾探测报警系统的组成：

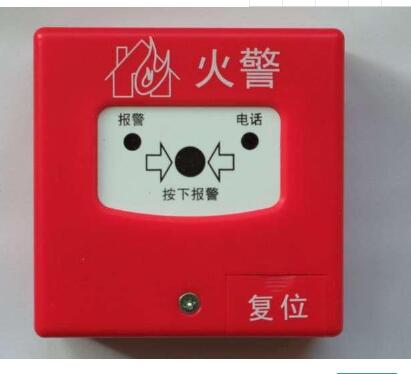

火灾报警装置（火灾报警控制器）；触发器件（自动：火灾探测器；手动：手动火灾报警按钮）；火灾警报装置（声光报警器等）。
三、 火灾自动报警系统分类 ：
1、区域报警系统（仅需报警不需联动，设置在有人值班的办公室即可）；
2、集中报警系统（有报警和联动需求，且设一台集中控制功能的火灾报警控制器和消防联动控制器，并设置在消防控制室）；
3、控制中心报警系统（≥2个消防控制室，或已设两个及以上集中报警系统）。
四、报警区域划分：
1、按防火分区或楼层划分：一个防火分区/一个楼层/火灾时需要同时联动消防设备的相邻几个防火分区或楼层→都可以划分为一个报警区域 。
2、电缆隧道的一个报警区域宜由一个封闭长度区间组成，一个报警区域不应超过相连的3个封闭长度区间；
3、道路隧道的报警区域应根据排烟系统或灭火系统的联动需要确定，且不宜超过150m；
4、甲、乙、丙类液体储罐区的报警区域应由一个储罐区组成，每个50000m³及以上的外浮顶储罐应单独划分为一个报警区域。
5、列车的报警区域应按车厢划分，每节车厢应划分为一个报警区域。
五、探测区域划分：
1、按独立房（套）间划分，一个探测区域≤500㎡（每个房间至少设置一个探测器）；
2、从主要入口能看清内部的房间≤1000㎡；
3、红外光束感烟火灾探测器、缆式线型感温火灾探测器的探测区域长度≤100m；
4、20m≤空气管差温火灾探测器探测区域长度≤100m。
六、应单独划分探测区域的场所：
1、敞开或封闭楼梯间、防烟楼梯间（楼梯间）；
2、防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室、走道、坡道；
3、电气管道井、通信管道井、电缆隧道（管道井、隧道）；
4、建筑物闷顶、夹层（隐蔽空间）。
七、火灾探测器的设置：
（一）点型感烟、感温（A1、A2、B）探测器：
1、感烟火灾探测器和 A1、A2、B型感温火灾探测器的保护面积和保护半径，应按下表确定；C、D、E、F、G 型感温火灾探测器的保护面积和保护半径，应根据生产企业设计说明书确定，但不应超过下表的规定。
2、安装间距：
1)在宽度＜3m的内走道顶棚上设置点型探测器时，宜居中布置。感温火灾探测器的安装间距应≤10m；感烟火灾探测器的安装间距应≤15m；探测器至端墙的距离，应≤探测器安装间距的1/2。
2)至墙壁、梁边的水平距离，应≥0.5m。
3)周围0.5m内，不应有遮挡物。
至空调送风口边的水平距离应≥1.5m，至多孔送风顶棚孔口的水平距离，应≥0.5m。
3、设置数量：
1)一个探测区域内所需设置的最小探测器数量：
N—探测器数量（只），取整数
S—探测区域面积（㎡）
A—单只探测器保护面积（㎡）
K—修正系数，其他场所（＜500人）取1.0
2)在有梁的顶棚上设置点型火灾探测器时，当梁突出顶棚的高度：
a)＜200mm时，可不计梁对探测器保护面积的影响。
b)＞600mm时，被梁隔断每个梁间区域应至少设置一只探测器。
c)当梁间净距＜1m时，可不计梁对探测器保护面积的影响。
3)锯齿形屋顶和坡度＞15°的人字形屋顶，应在每个屋脊处设置一排点型探测器。
4)房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离＜房间净高的5％时，每个被隔开的部分应至少安装一只点型探测器。
（二）管路采样式吸气感烟火灾探测器：
1、非高灵敏型探测器的采样管网安装高度≤16m；高灵敏型探测器的采样管网安装高度可＞16m。
2、一个探测单元的采样管总长宜≤200m，单管长度宜≤100m，同一根采样管不应穿越防火分区。采样孔总数宜≤100个，单管上的采样孔数量宜≤25个。
八、系统安装与调试：
1、接线盒设置：
线槽敷设时，在线槽始端、终端及接头处；距接线盒 0.2m 处；线槽转角或分支处；直线段不大于 3m 处设置吊点或支点应满足以下条件：
1）管子长度每超过 30m，无弯曲时；
2）管子长度每超过 20m，有 1 个弯曲时；
3）管子长度每超过 10m，有 2 个弯曲时；
4）管子长度每超过 8m，有 3 个弯曲时。
2、火灾探测器的安装要求：
点型感烟、感温火灾探测器
1）探测器至墙壁、梁边的水平距离，不应小于 0.5m；探测器周围水平距离 0.5m 内，不应有遮挡物；探测器至空调送风口最近边的水平距离，不应小于 1.5m；至多孔送风顶棚孔口的水平距离，不应小于 0.5m；
2）在宽度小于 3m 的内走道顶棚上安装探测器时，宜居中安装。点型感温火灾探测器的安装间距，不应超过 10m；点型感烟火灾探测器的安装间距，不应超过 15m。探测器至端墙的距离，不应大于安装间距的一半
3）探测器宜水平安装，当确实需倾斜安装时，倾斜角不应大于 45°。
九、系统检测与维护：
1、自动报警系统设置要求：
1）火灾自动报警系统导线敷设后，应用500V 兆欧表测量每个回路导线对地的绝缘电阻，且绝缘电阻值不应小于20MΩ。同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色。
2）使控制器与探测器之间的连线断路和短路，控制器应在100s 内发出故障信号。使控制器与备用电源之间的连线断路和短路，控制器应在 100s 内发出故障信号。使任一总线回路上不少于10 只的火灾探测器同时处于火灾报警状态，检查控制器的负载功能。
3）操作火灾报警控制器使火灾声光警报器启动，采用仪表测量其声压级，非住宅内使用室内型和室外型火灾声警报器的声信号至少在一个方向上 3m 处的声压级（A 计权）应不小于 75dB，且在任意方向上 3m 处的声压级（A计权）应不大于120dB。具有两种及以上不同音调的火灾声警报器，其每种音调应有明显区别。火灾光警报器的光信号在100-5001x环境光线下，25m处应清晰可见。
2、验收要求：
1）各类消防用电设备主、备电源的自动转换装置，应进行三次转换试验，每次试验均应正常；
2）火灾探测器（含可燃气体探测器和电气火灾监控探测器）和手动火灾报警按钮，应按下列要求进行模拟火灾响应（可燃气体报警、电气故障报警）和故障信号检验：
①实际安装数量在 100 只以下者，抽验 20 只（每个回路都应抽验）；
②实际安装数量超过100只者，每个回路按实际安装数量10% ～20%的比例抽验，但抽验总数不应少于20只。

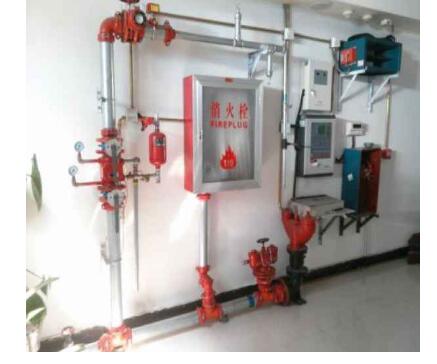

3)室内消火栓的功能检测应在出水压力符合现行国家有关建筑设计防火规范的条件下，抽验下列控制功能：
①在消防控制室内操作启、停泵1～3次；

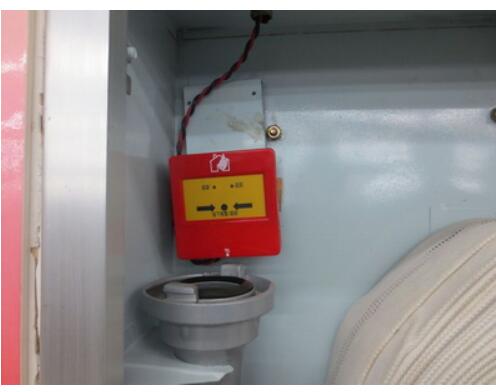

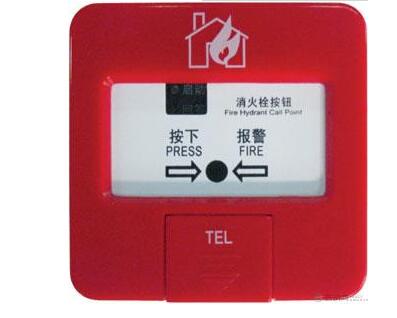

②在消火栓处操作消火栓启动按钮，按实际安装数量 5%—10%的比例抽验。
4）自动喷水灭火系统，抽验下列控制功能:
①在消防控制室内操作启、停泵1～3次;
②水流指示器、信号阀等按实际安装数量30%—50%的比例抽验
③压力开关、电动阀、电磁阀等按实际安装数量全部进行检验。
5）系统检测合格判定应为：A=O 且 B≤2，且 B+C≤检查项的 5%为合格，否则为不合格。
6）不同类型的探测器应有10%且不少于 50 只的备品。
3、验收要求
每季度应检查和试验火灾自动报警系统的下列功能，并按要求填写相应的记录。
1）采用专用检测仪器分期、分批试验探测器的动作及确认灯显示。
2）试验火灾警报装置的声光显示。
3）试验水流指示器、压力开关等的报警功能、信号显示。
4）对主电源和备用电源进行1～3次自动切换试验。
5）用自动或手动检查下列消防控制设备的控制显示功能：
①室内消火栓、自动喷水、泡沫、气体、干粉等灭火系统的控制设备。
②抽验电动防火门、防火卷帘门，数量不小于总数的 25%。
③逐层试验消防应急广播设备，并试验公共广播强制转入火灾应急广播的功能，抽检数量不小于总数的25%。
④火灾应急照明与疏散指示标志的控制装置。
⑤送风机、排烟机和自动挡烟垂壁的控制设备。
⑥检查消防电梯迫降功能。
⑦应抽取不小于总数25%的消防电话和电话插孔，与消防控制室进行对讲通话试验。
