电气火灾监控系统
点击量:发布时间:2019-09-09 18:33作者:北京京盾消防器材
根据国家标准GB14287.1-2014《电气火灾监控系统》以及相关规范《电气火灾监控系统的设计方法》(暂行规定),则电气火灾监控系统的基本组成应包括:电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三个*基本产品种类所组成。
1、 剩余电流式电气火灾监控探测器又由监控探测器和剩余电流互感器(分对插式、闭合式两种)所组成;测温式电气火灾监控探测器由监控探测器和测温传感器所组成。

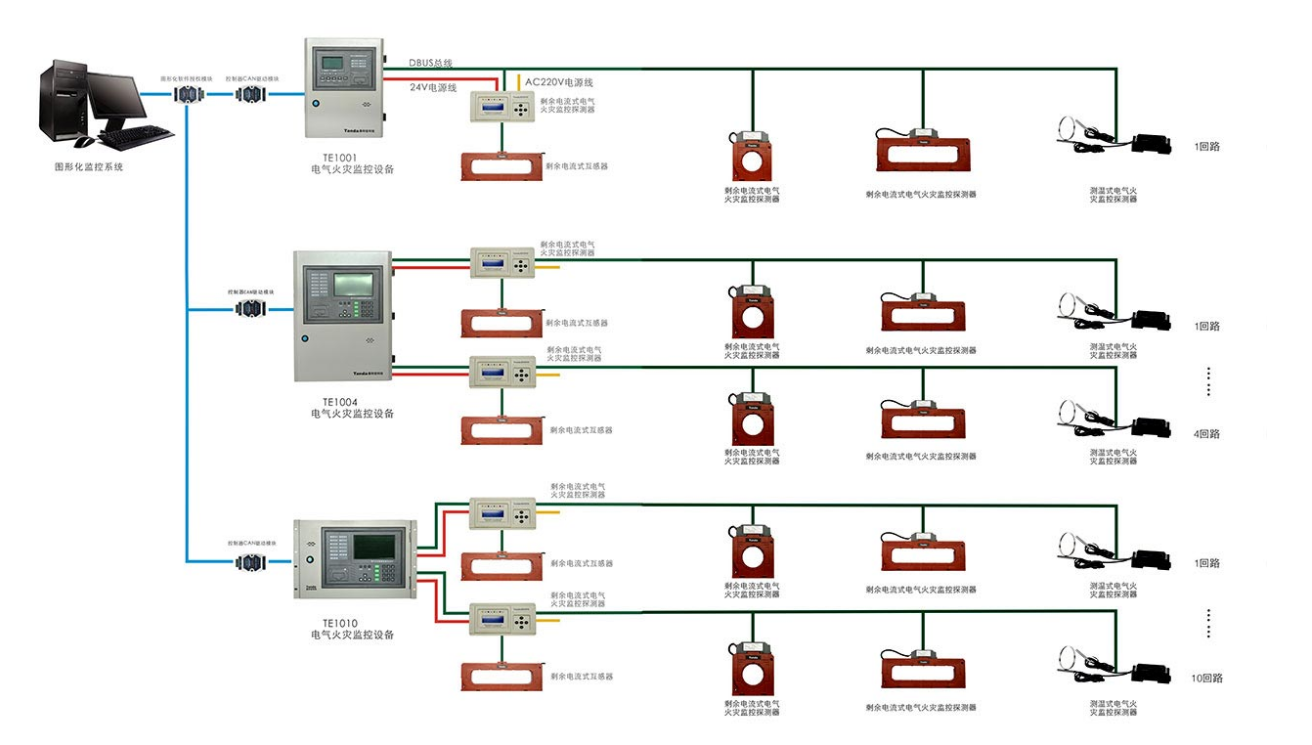

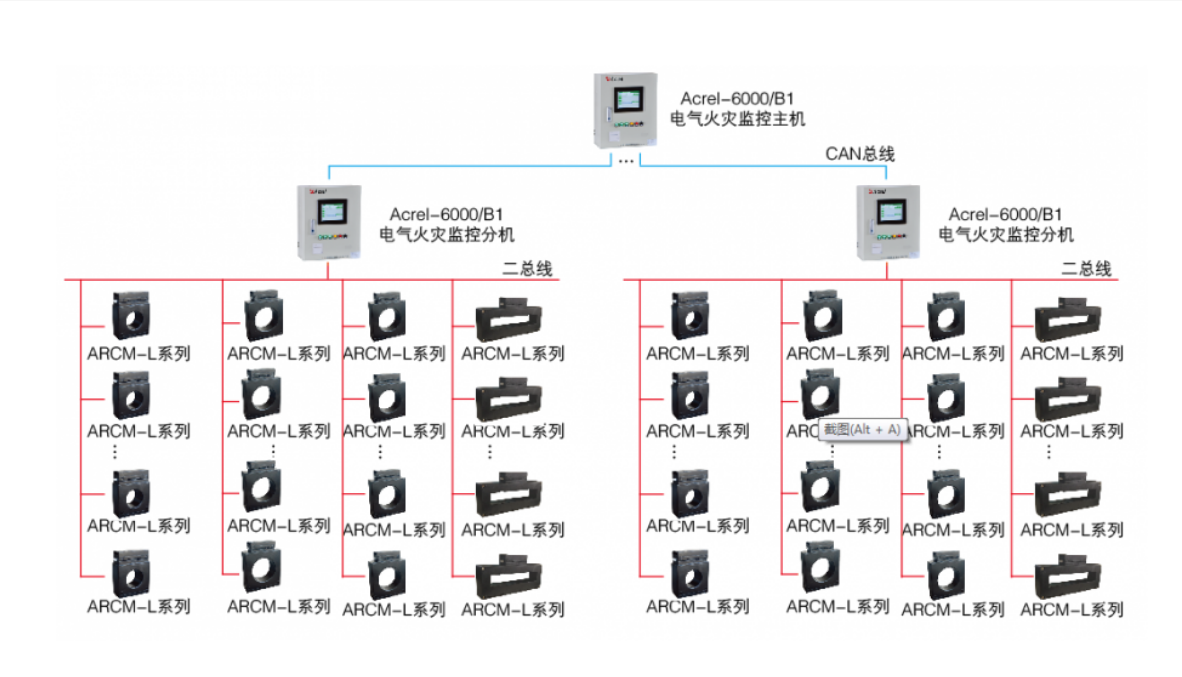

2、 剩余电流式电气火灾监控系统采用分层分布式结构,由站控管理层、网络通讯层和现场设备层组成。系统拓扑图如左图所示:各电气火灾监控探测器通过屏蔽双绞线RS485接口,采用MODBUS通讯协议总线型连接接入通讯服务器,然后通过五类线TCP/TP协议进入工业交换机,然后通过光缆到达监控主机。
原因:与传统火灾自动报警系统不同的是,电气火灾监控系统早期报警是为了避免损失,而传统火灾自动报警系统是为了减少损失。所以,这就是说为什么不管是新建或是改建工程项目,尤其是已经安装了火灾自动报警系统的单位,仍需要安装电气火灾监控系统的根本原因。其基本原理是,当电气设备中的电流、温度等参数发生异常或突变时,终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集,并输送到监控探测器里。
电气火灾监控系统主要通过它的探测器监测线路中的各项参数,通过大数据云平台的分析计算,向终端传输信息,发出异常预警,从而避免电气火灾的发生。目前,我国已经开始全面推广这套系统,系统准确的监测能力以及大数据分析功能在各行各业的电力安全监控发挥着重要作用,同时,它的远程监控的特殊性,使用户可以更方便快捷的发现电路中的故障隐患,轻松的成为“电管家”。但是,这套系统是如何做到参数监测的呢?下面小编和大家一起来看一下它的监测方法。
