一、干式消防竖管：

1. 设置场所：

建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

2. 设置要求：

1）干式消防竖管宜设置在楼梯间休息平台，且仅应配置消火栓栓口.

2）干式消防竖管应设置消防车供水的接口。

3）消防车供水接口应设置在首层便于消防车接近和安全的地点。

4）竖管顶端应设置自动排气阀，以加快干式竖管的充水速度。

5）干式竖管的管径宜采用80mm，消火栓口径应采用65mm。

注：

1）干式消防竖管平时无水，火灾发生后由消防车通过首层外墙接口向室内干式消防竖管供水，消防队员用自携水龙带接驳竖管上的消火栓口投入火灾扑救。为尽快供水灭火，干式消防竖管顶端应设自动排气阀。

2）干式消防竖管由消防车供水，其消火栓设计流量可不计入室内消防给水设计流量，不需要设置消防水池和消防水泵等措施。

二、干式消火栓系统：

1. 设置场所：

1）室内环境温度低于4℃或高于70℃的场所，宜采用干式消火栓系统。

2）严寒、寒冷等冬季结冰地区城市隧道及其他构筑物的消火栓系统，应采取防冻措施，并宜采用干式消火栓系统和干式室外消火栓。

2. 设置要求：

1）干式消火栓系统允许的最大充水时间不应大于5min。

2）在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置，当采用电动阀时开启时间不应超过30s。

3）当采用雨淋阀、电磁阀和电动阀时，在消火栓箱处应设置直接开启快速启闭装置的手动按钮。

4）在系统管道的最高处应设置快速排气阀。

注：

1）干式消火栓系统的消火栓，配置有水枪、水带等措施。

2）干式消火栓系统的管网平时不充水，当火灾发生时，迅速充水灭火。

3）当干式消火栓系统采用干式报警阀时如同干式自动喷水灭火系统，当采用雨淋阀时为半自动系统，采用雨淋阀和干式报警阀的目的是为了接通或切断向消火栓管道系统的供水，并通过压力开关向消防控制室报警。为使干式系统快速充水转换成湿式系统，在系统管道的最高处设置自动快速排气阀。

4）当干式消火栓系统采用干式报警阀时，如同干式自动喷水灭火系统，平时管网充有一定的气压，当消火栓开启时，管网压力降低，干式报警阀自动开启向管网充水。

3. 系统报警阀组的验收：

干式消火栓系统报警阀组的验收应符合下列要求：

1）报警阀组的各组件应符合产品标准要求；

2）打开系统流量压力检测装置放水阀，测试的流量、压力应符合设计要求；

3）水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃3m远处警铃声声强不应小于70dB；

4）打开手动试水阀动作应可靠；

5）控制阀均应锁定在常开位置；

6）与空气压缩机或火灾自动报警系统的联锁控制，应符合设计要求。

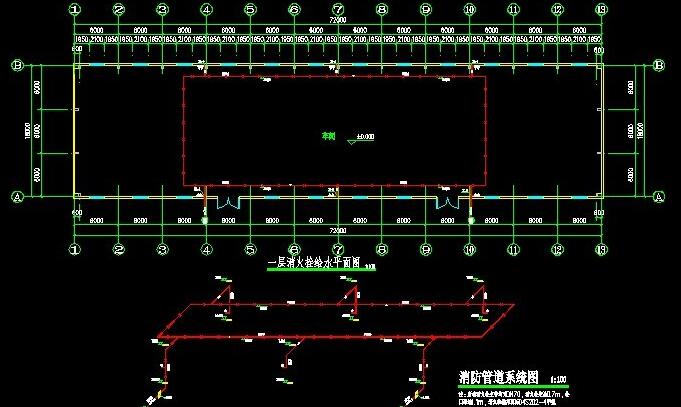

干式消火栓系统

三、其他：

1. 消火栓按钮不宜作为直接启动消防水泵的开关，但可作为发出报警信号的开关或启动干式消火栓系统的快速启闭装置等。

2. 管网安装完毕后，应对消防给水及消火栓系统进行强度试验、冲洗和严密性试验；干式消火栓系统应做水压试验和气压试验。

3. 干式消火栓系统是采用自动喷水系统干式报警阀或电动阀来实现系统自动控制的，其功能是接通水源、启动水力警铃报警、防止系统管网的水倒流，干式报警阀压力开关直接自动启动消防水泵。按照本条具体规定进行试验，即可有效地验证干式报警阀及其附件的功能是否符合设计和施工规范要求，同时验证干式系统充水时间是否满足本规范规定的5min冲水时间。
