消防设备电源监控系统
点击量：发布时间：2019-05-06 14:08作者：北京京盾消防器材
消防设备电源监控系统广泛应用于酒店、学校、餐厅旅社、图书馆、工厂、小区楼房、机房等场所，但不适用于易燃、强腐蚀性环境。
消防设备电源监控系统简介
消防设备电源监控系统能够对消防设备的电源逬行实时监控，通过检测消防设备 电源的电压、电流、开关状态等有关设备电源信息，从而设备电源是否断电、短 路、过压、欠压、缺相、错相以及过渡（过载）等故障信息并报警。实时反映出 监测设备电源的状态，并集中显示，从而可以有效的避免在火灾发生时，消防设 备由于电源故障而无法正常工作的情况，大限度的保障消防联动系统的可靠性。
基本功能
1.本消防电源监控模块配接DC24V工作电源，能实时监测设备电> 源的电压，电流等基本参数，并实时显示，保证消防电源设备的安全 ^ 用电。
2.消防电源监控模块可通过CAN总线与消防电源监控主机逬行网络 通信，如有超过预设的保护值，就会发出声光报警，从而切断供电回路 ，有效的实现远程管理，控制及维护。

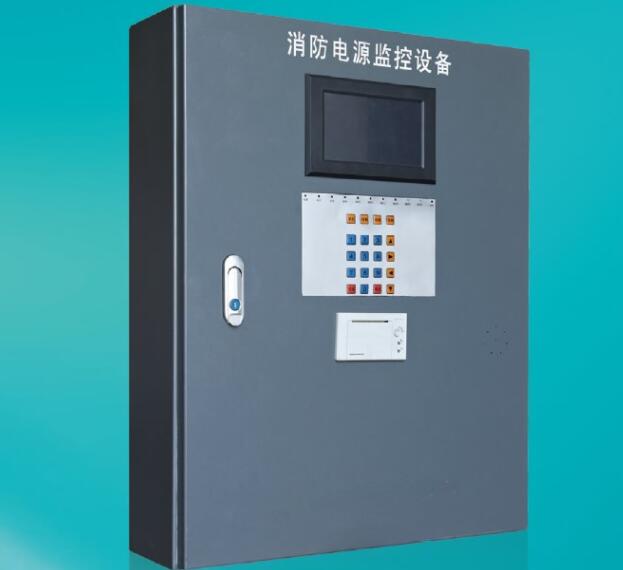

消防设备电源状态监控器
工作电源
●主电源：AC220V 50Hz（允许85%~110%范围内变化）,额定输出功率：180W
●备用电源：主电源低电压或停电时，维持监控设备工作时间≥8h
●监控器为连接的传感器提供DC24V电源
工作制和传输方式
24小时工作制，Modbus-RTU通讯协议，RS485半双工总线方式，传输距离超过500m(可通过中继器延长通讯传输距离)。
主要参数及组成部件
消防设备电源状态监控器为壁挂式安装方式，其主要功能及组成部件如下：
●监控容量：≤128点（加中继器≤256点）
●显示方式：点阵液晶
●输入输出模块：内置远程智能I/O模块
●声光报警模块：内置喇叭，蜂鸣器，LED指示灯
●备用电源：DC24V,24Ah

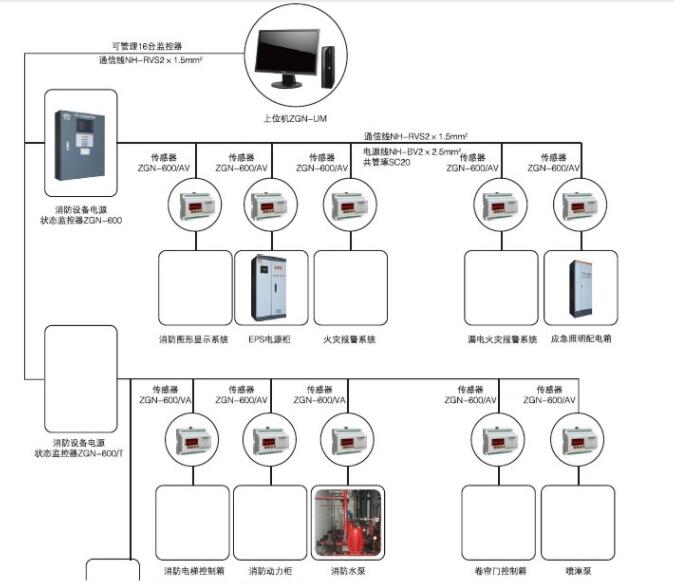

消防设备电源监控系统安装示意图
常见故障分析
本传感器出现运行灯不亮的情况，请检查供电电源是否接好。如供电正常。则按下复位_新 启动传感器。若运行灯仍然不亮，请送厂家维修。如果出现运行灯闪烁的情况，则按下复位键 重新启动传感器。若运行灯仍然闪烁，请送厂家维修，当传感器发送数据时。通讯灯应闪烁， 若传感器被呼叫，但其通讯灯不闪烁，且收不到该传感器发出的数据时。请先确认波特率设置 是否与上位机一致，地址是否设S重复，若仍不正常工作则按下复位键重新启动传感器。如果 故障依旧请送厂家维修。
性能特点
消防设备电源监控系统规范
1. GB28184-2011《消防设备电源监控系统》
1. GB28184-2011《消防设备电源监控系统》
国家标准GB28184-2011《消防设备电源监控系统》由全国消防标准化技术委员会火灾探测与报警分技术委员会归口，于2011年12月28日颁布，2012年8月1日实施。该标准强制规定了消防设备电源监控系统的基本功能；
2.中国建筑标准设计研究院编制的《消防设备电源监控系统》设计图集；
3.公安部消防局组织编制的国家标准GB25506-2010《消防控制室通用技术要求》规定：“消防控制室应能显示系统内各消防用电设备的供电电源和备用电源的工作状态和欠压报警信息”。
■可嵌入式安装或标准导轨安装
■ LED数码管显示
■监测精度高，误差小，稳定可靠
■采用DC24工作电压，确保系统及人身安全
■带一路幵关量无源报警输出
■报故障参数值可隨机设置
■报故障吋自动记录报警吋间、类型、以及报故障值，以供查询 ■满足国标GB28184-2011《消防设备电源监控系统》的要求 ■采用CAN通讯，稳定可靠，速率快 ■本产品还适用于高低温、湿热环境
产品参数
产品参数
供电电源 监测电压 监测电流 电压报警值 电流报警值 报警输出 通讯方式 总线介质 电源线介质 产品尺寸 安装方式
DC24V AC20V-400V AC0A-400A 低于额定电压85%或高于110% AC10A - 400A 可调 1组无源开关量输出 CAN总线 ZR-RVS-2X1. 0屏蔽双绞线 BVR-2X2. 5线缆 长 108mmx 宽92mmx 高60mm 导轨安装
工作状态
工作状态
指示灯： V
常电指示灯：常用电源指示（亮：有电；暗：无电）。 ___
通信指示灯：监控主机通讯正常，指示灯闪烁。
过欠压指示灯：监控回路的工作电源电流超出设定范围，指示灯亮。= 过流指示灯：监控回路的工作电源电流超出设定范围，指示灯亮。
备用指示灯：备用电源指示（亮：有电；暗：无电）〇,
缺相指示灯：监控回路的三相电压中任意一相缺相，指示灯亮。
断电指示好:监控回路没电源，没上电，指示灯^
报警指示灯：监控回路工作电源有过欠压、过载、缺相等故障，指示灯亮。
按键：
设置键：按下此键可进入密码输入和参数设置。
上翻键：按下此键可进行菜单翻页和数字加运算，长按：加快速运算。 下翻键：按下此键可进行菜单翻页和数字减运算，长按：减快速运算。
确定/消音键：报警后按下可消音，设置状态下按下可保存修改的内容。 自检键：按下此键系统作自检处理。
复位键：按下此键可复位本机。
