防火门监控器
点击量：发布时间：2019-05-06 13:24作者：北京京盾消防器材
主要功能与技术参数
1、显示监控功能
1.1实时监测常开、常闭防火门开、关、故障状态；
1.2显示与其连接防火门电磁释放器、电动闭门器、门磁开关连接线状态；
1.3显示当前防火地址状态；
2、远程联动/手动操作控制功能
2.1手动控制功能：手动控制常开式防火门自动关门，并反馈当前状态信息；
2.2火警联动控制功能：接收来自火灾报警控制器或消防联动控制器发出的火灾报警信号，常开式防火门自动关门，并反馈当前状态信息；
3、故障报警
3.1监控器主电源断电或欠压；
3.2监控模块与电动闭门器、电磁释放器、门磁开关之间连接线断路、短路；
3.3监控器与其备用电源连接线断路、短路故障；
3.4防火门关闭故障；
3.5故障报警相应时间：≤100s；
3.6故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动；
3.7故障报警光信号；
3.8信号反馈指示；
3.9系统故障指示；
4、存储记录与查询功能
4.1存储记录所有防火门的开、闭、关门故障状态信息；
4.2记录容量为10万条；
4.3报警与故障信息分开显示与查询功能；
5、附加功能
※红外感应探测人是否在逃生防火门周围活动，检测到人体红外信号，将传到消防控制中心系统主机，了解人员活动地址信息，方便调度指挥中心准确救援。
※语音提示开门或关门信息。
主要技术参数
区域分机主要参数主要技术参数
| 名称 | 主要技术参数 |
| 电源 | 主电源：输入AC220V/50Hz；输出DC24V |
| 通信接口 | RS485总线，CAN总线，二总线，可选配 |
| 监控通讯容量 | ≤4096 |
| 总线线材 | 通信总线RVSP2*2.5m㎡ |
| 功耗 | 3W |
| 绝缘电阻 | ＞1000M欧姆 |
| 工频耐压 | 2KV |
| 环境温度和湿度 | -15℃~+55℃ 相对湿度≤93% |
| 报警开关量输出 | 一个无源干接点输出，DC24V/5A |
| 防护等级 | IP30 |
| 海拔高度 | ≤3500m（特殊可定制） |
| 显示方式 | LCD图形显示 |
| 安装方式 | 壁挂式 |

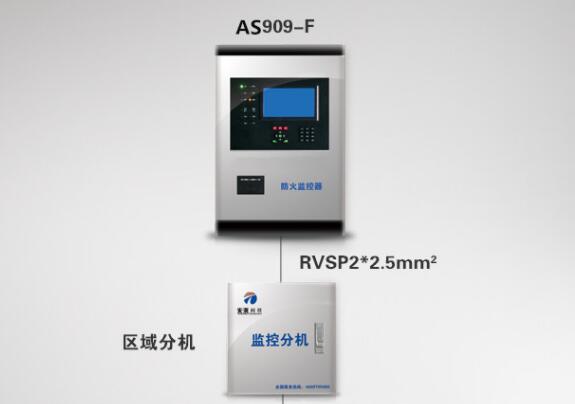

| 设备名称 | 区域分机（中继器） |
| 型号 | TLXTFJ-2013 |
| 区域分机 | 主电源：输入AC220V/50Hz；输出DC24V |
| 通信接口 | CAN总线，二总线，可选配 |
| 监控通讯容量 | 常闭式防火门200点以下或常开式防火门64路以下 |
| 通信传输距离 | ≤3000m |
| 联动功能 | 可接收消防联动信号，按设置指定区域地址关闭常开式防火门 |
| 总线线材 | 通信总线RVSP2*2.5m㎡ |
| 绝缘电阻 | ＞1000M欧姆 |
| 工频耐压 | 2KV |
| 环境温度和湿度 | -15℃~+55℃ 相对湿度≤93% |
| 连接传输方式 | 连接防火门现场控制装置，采集信号后，通过总线传至防火门监控器 |
| 防护等级 | IP30 |
| 海拔高度 | ≤3500m（特殊可定制） |
| 安装方式 | 壁挂式 |
| 产品名称 | （智能型）防火门现场控制装置 | |||
| 型号 | TL909-F/C1 | TL909-F/C2 | TL909-F/D1 | TL909-F/D2 |
| 控制模式 | 单扇常开式防火门 | 双扇常开式防火门 | 单扇常闭式防火门 | 双扇常开闭防火门 |
| 内置部件 | 1个防火门门磁开关和监控模块 | 2个防火门门磁开关和监控模块 | 1个防火门门磁开关和监控模块 | 2个防火门门磁开关和监控模块 |
| 工作电压 | DC24V | |||
| 总线形式 | 二总线RVSP2*2.5m㎡（通信总线） | |||
| 产品功能 | 采集防火门开启、关闭、故障状态信号，反馈至防火门监控器。接收到消防联动信号，可联动电动闭门器关闭防火门 | |||
| 通信接口 | 二总线 | |||
| 安装位置 | 防火门门框 | |||
| 安装方式 | 固定式 | |||
| 工作环境 |
温度-20℃~55℃ 相对湿度≤93% 海拔高度≤3500米 避免灰尘，腐蚀性气体，爆炸性气体，易燃性气体，结露及海水的破坏 |
|||
| 附加功能 |
1、发生火灾时，红外感应检测各防火门人员出口状态信息，反馈至防火门监控器。 2、防火门处于打开未关闭、故障等，现场发出语音提醒功能。 |
|||
| 设备名称 | 门磁开关（适用于常开或常闭式防火门） |
| 型号 | TL909-F-M |
| 功能 | 监测各防火门开启、关闭状态 |
| 连接方式 | 非线磁控感应 |
| 工作环境 | -20℃~+55℃ |
| 安装方式 | 门框和门上安装 |
| 设备名称 | 电动闭门器（适用于常开式防火门） | |
| 型号 | TL909-F-B | TL909-F-BC1 |
| 工作电压 | DC24V 瞬间工作电流≤80mA | DC24V 工作电流≤80mA |
| 功能 | 得电关门 | 失电关门 |
| 缓冲功能 | 防火门平稳关闭 | |
| 使用寿命 | ＞10万次 | |
| 反馈功能 | 信号反馈 | |
| 工作环境 | -20℃~55℃ | |
| 关门方向 | 左右可调 | |
| 工作方式 | 联动控制关门 | |
| 安装方式 | 背面门框和门上安装 | |

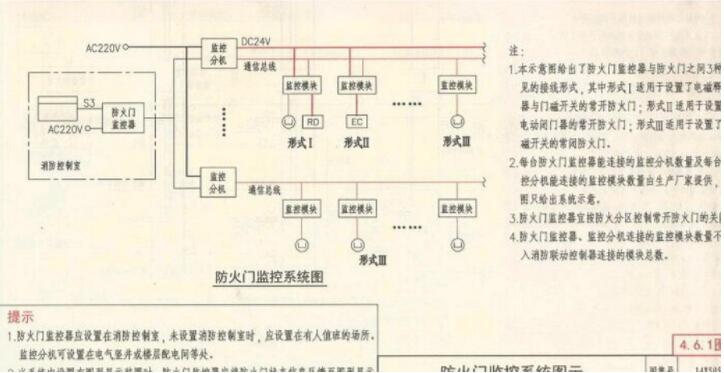

1.本示意图给出了防火门监控器与防火门之间3种常见的接线形式，其中形式I适用于设置了电磁释放器与门磁开关的常开防火门；形式II适用于设置了电动闭门器的常开防火门；形式III适用于设置了门磁开关的常闭防火门。
2.每台防火门监控器能连接的监控分机数量及每台监控分机能连接的监控模块数量由生产厂家提供，本图只给出系统示意。
以上规范依据出自《火灾自动报警系统设计规范》图示14*505-1.

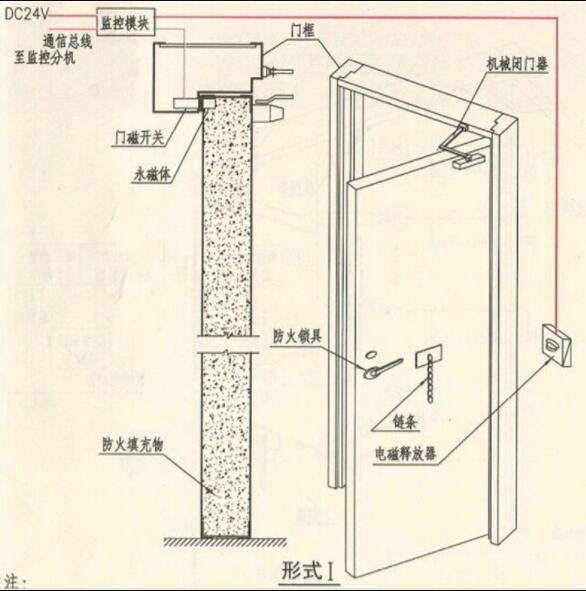

形式I中，常开防火门设置电磁释放器、机械闭门器及门磁开关。电磁释放器、门磁开关分别与监控模块连接。发生火灾后，防火门监控器通过监控模块使电磁释放器动作，释放链条，门扇在机械闭门器的作用下完成关闭。门磁开关吸合后，通过监控模块向防火门监控器反馈防火门关闭信号。

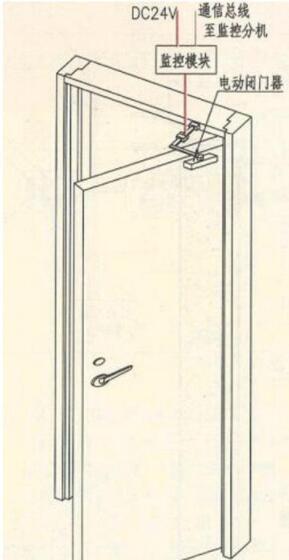

形式II
形式III

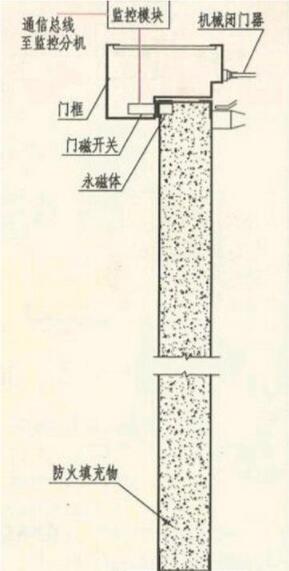

形式III中，防火门处于常闭状态，门磁开关吸合。防火门被开启时，门磁开关通过监控模块向防火门监控器发出信号，提示防火门处于开启状态。
形式III中，防火门处于常闭状态，门磁开关吸合。防火门被开启时，门磁开关通过监控模块向防火门监控器发出信号，提示防火门处于开启状态。
防火门监控系统常见问题
A、电磁门吸跟电磁释放器的区别？
他们是两个东西。嘿嘿。作用是一样的，都是保持门常开的装置。但两者有很大的区别的。论安装方式：电磁门吸可安装墙面、地面；电磁释放器只能安装墙面。论工作模式：电磁门吸常通电保持门常开，断电关门；电磁释放器平时无源保持门常开，瞬间供电关门。
B、什么是二总线
二总线是一种相对于四线系统（两根供电线路、两根通讯线路），将供电线与信号线合二为一，实现了信号和供电共用一个总线的技术。二总线节省了施工和线缆成本，给现场施工和后期维护带来了极大的便利。在消防，仪表，传感器，工业控制等领域广泛的应用
